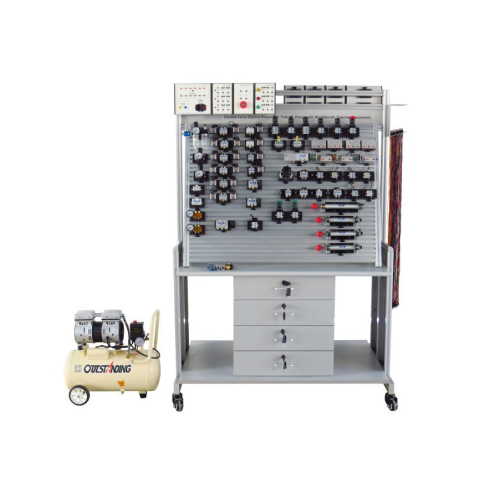

MR117M Double Faces Electro Pneumatic Trainer, Pneumatic Workbench, Training Equipment (Double Side) Teaching Equipment Pneumatic Workbench
1. Panoramica del prodotto
1.1 Panoramica
Questo dispositivo di formazione è progettato per la formazione pneumatica e soddisfa le esigenze dei moderni requisiti di trasmissione pneumatica. Gli studenti possono apprendere il controllo di base del circuito pneumatico e mettere in pratica le competenze pratiche. Il Pneumatic Trainer combina la conoscenza della trasmissione elettrica e meccanica.
È adatto per istituti terziari, college di ingegneria, scuole tecniche, scuole professionali, centri di formazione ingegneristica, dipartimenti di formazione in fabbrica, ecc.
Attraverso lo studio di questo corso, gli studenti possono padroneggiare la struttura dei componenti pneumatici, il principio del controllo del circuito pneumatico, la progettazione dei circuiti pneumatici e le competenze operative delle attrezzature di formazione pneumatica.
Il dispositivo di formazione flessibile e sicuro consente agli studenti di progettare i propri circuiti pneumatici. 1.2 Caratteristiche
(1) La piattaforma di allenamento adotta una struttura a telaio a colonna in profilo di alluminio, che è semplice ed elegante nel complesso, e il fondo è dotato di ruote universali, che possono essere spostate in modo flessibile.
(2) Vari tipi di parti pneumatiche sono completamente equipaggiate e possono essere utilizzate in combinazione.
(3) La combinazione di software e hardware può completare il contenuto di allenamento di varie materie
(4) La piattaforma di allenamento ha un buon sistema di protezione di sicurezza.
2. Parametri di prestazione
(1) Potenza in ingresso: monofase AC220V±10% 50Hz
(2) Capacità della macchina: <2KVA
(3) Peso: <250kg
(4) Condizioni di lavoro: temperatura ambiente -10℃～+40℃ umidità relativa <85% (25℃)
3. Composizione del prodotto
3.1 Tabella di formazione
3.2 Moduli di supporto
modulo di alimentazione
modulo pulsante
modulo relè
modulo pulsante di arresto di emergenza
3.3 Parti pneumatiche di supporto
Cilindro a doppio effetto 20*100
Cilindro a semplice effetto 20*100
Valvola a pulsante a testa a fungo a tre vie e due posizioni
Elettrovalvola a tre vie e due posizioni (normalmente chiusa)
Elettrovalvola a tre vie e due posizioni (normalmente aperta)
Valvola di controllo aria singola a cinque vie e due posizioni
Valvola di controllo aria doppia a cinque vie e due posizioni
manometro
Valvola di pressione doppia
Regolatore
Corsa a tre vie e due posizioni valvola
Valvola di ritardo
Valvola di sequenza
Valvola di navetta OR
Valvola a farfalla unidirezionale
Valvola di scarico rapido
Valvola a manopola a cinque vie e due posizioni
Sensore induttivo/sensore capacitivo/sensore fotoelettrico
Microinterruttore
Valvola a manopola a tre vie e due posizioni
Valvola a solenoide singolo a due posizioni e cinque vie
Valvola a solenoide a due posizioni e cinque vie con doppio controllo a solenoide
Valvola a solenoide a cinque vie e due posizioni (fila centrale)
Valvola a solenoide a cinque vie e tre posizioni (media pressione)
Valvola a solenoide a cinque vie e tre posizioni (guarnizione centrale)
Due congiunte
Doppia valvola di controllo dell'aria a due posizioni e tre vie
Valvola a pulsante a testa piatta a due posizioni e tre vie
Valvola a pulsante a testa piatta a due posizioni e cinque vie
Valvola di ritegno
Valvola a pulsante rotante a due posizioni e tre vie
Valvola manuale a maniglia corta a due posizioni e tre vie
Valvola meccanica
Valvola di inversione a maniglia a tre posizioni e cinque vie con guarnizione centrale
Erogatore
Singolo valvola di controllo dell'aria a due posizioni e tre vie
Valvola di controllo direzionale a leva 2/2 a 5 vie
3.4 Accessori
aria pompa
4. Può completare il contenuto della formazione
Esperimento 1 Esperimento di collegamento di singoletto e distributore pneumatico
Esperimento 2 Esperimento di controllo della luce
Esercizio 1 Pulsante normalmente aperto per controllare la spia luminosa
Esercizio 2 Spia luminosa di controllo del pulsante normalmente chiuso
Esercizio 3 Spia luminosa di controllo della logica AND del pulsante
Esercizio 4 Spia luminosa di controllo della logica OR del pulsante
Esercizio 5 Logica del pulsante combinata con spia luminosa di controllo
Esperimento 3 Controllo del relè e esperimento autobloccante
Esercizio 1 Spia luminosa di controllo del relè jog
Esercizio 2 Spia luminosa di controllo "Avvio, protezione e arresto"
Esperimento 4 Esperimento tramite controllo del cilindro tramite una singola elettrovalvola
Esperimento 5 Controllo del relè e esperimento autobloccante
Esperimento 6 Controllo del relè e esperimento autobloccante
Esperimento 7 Funzionamento a ciclo continuo e a ciclo singolo
Esperimento 8 Controllo diretto del cilindro a semplice effetto
Esperimento 9 Controllo della velocità del cilindro a semplice effetto
Esperimento 10 Controllo diretto del cilindro a doppio effetto
Esperimento 11 Controllo della velocità del cilindro a doppio effetto
Esperimento 12 Ciclo di controllo logico
Esperimento 13 Ciclo di controllo del tempo
Esperimento 14 Ciclo di controllo sequenziale della pressione
Esperimento 15 Circuito autobloccante di controllo pneumatico
Esperimento 16 Controllo del movimento alternativo del cilindro
