1. Introduzione al prodotto
1.1 Descrizione del prodotto

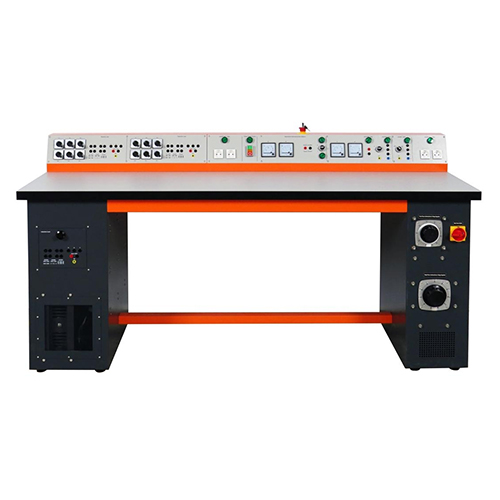

La postazione autonoma per elettrotecnici è un dispositivo ecologico per la formazione sul cablaggio elettrico, progettato per integrare insegnamento teorico, addestramento pratico e procedure di sicurezza. Supporta attività didattiche pratiche quali il controllo elettrico, l'illuminazione e il comando di motori. Le sue caratteristiche principali sono l'uso di materiali ecologici, la convenienza economica, la durata nel tempo, la sicurezza e la praticità d'uso. Mira a far acquisire agli studenti competenze come il collegamento dei circuiti e la ricerca guasti grazie a un design modulare, riducendo al contempo i costi di formazione e le difficoltà di manutenzione.
1.2 Caratteristiche del prodotto
Design a lunga durata: resistente alla corrosione e all'invecchiamento, garantisce una lunga vita utile e riduce i costi di sostituzione a lungo termine.
Design a risparmio energetico: ottimizza la struttura del circuito, riduce le perdite di potenza e supporta la formazione sulla sicurezza in bassa tensione.
Formazione sui circuiti di base: utilizzabile per la maggior parte delle operazioni di cablaggio, come circuiti per lampade a incandescenza, lampade fluorescenti, interruttori touch, interruttori a comando vocale e altri circuiti di illuminazione.
Controllo motori: supporta l'avviamento diretto, il controllo marcia avanti/indietro, l'avviamento stella-triangolo e altri schemi di controllo classici per motori asincroni trifase. Dotata di carichi resistivi, capacitivi e induttivi; consente di selezionare tre modalità di cablaggio in base allo schema e dispone di sei manopole regolabili per la gestione del carico.
Sicurezza e affidabilità: utilizza morsettiere di sicurezza da 4 mm; i contatti metallici non sono accessibili quando non in uso, prevenendo contatti accidentali da parte degli studenti. La postazione è rivestita con vernice ad alto isolamento, resistente ai graffi e adatta a un ampio intervallo di temperature operative; è inoltre a tenuta di polvere e acqua, evitando rischi di cortocircuito dovuti a schizzi di liquidi o infiltrazioni di polvere.
Interruzione di emergenza: l'interruttore di emergenza e l'interruttore automatico (magnetotermico) consentono di interrompere efficacemente tutte le uscite. In caso di sovraccarico o cortocircuito, l'interruttore automatico interrompe l'alimentazione garantendo la sicurezza.
2. Specifiche tecniche
Parametri tecnici
Alimentazione in ingresso:
Trifase a cinque fili AC 380 V
Dimensioni: 2000 mm × 750 mm × 1100 mm
Peso: 300 kg
3. Nomi e funzioni dei componenti del prodotto
N.
Nome
Qtà 1
Manopola trasformatore 0-430 V
1
2
Manopola trasformatore 0-270 V
1
3
Interruttore generale di alimentazione
1
4
Morsetto di ingresso induttore
6
5
Morsetto di collegamento induttore
8
6
Manopola di regolazione induttanza
1
7
Manopola di regolazione resistenza
6
8
Morsetto di collegamento resistore
8
9
Morsetto di ingresso resistenza
6
10
Manopola di regolazione capacità
6
11
Morsetto di collegamento condensatore
8
12
Morsetto di ingresso condensatore
6
13
Spina tipo francese
2
14
Indicatore di alimentazione
8
15
Interruttore di alimentazione
1
16
Voltmetro
1
17
Amperometro
1
18
Interruttore di emergenza a chiave
1
19
Morsetto di uscita conversione monofase CA 0-250 V / CC 0-250 V
2
20
Interruttore a manopola
1
21
Voltmetro
1
22
Amperometro
1
23
Morsetto di uscita monofase CA 0-270 V
2
24
Interruttore a manopola
1
25
Morsetto di uscita trifase CA 0-430 V
4
26
Interruttore a manopola
1
27
Morsetto di uscita trifase CA 400 V
4
4. Introduzione a nomi e funzioni degli accessori del prodotto
N.
Nome
Qtà
1
Cavo elettrico di sicurezza da 4 mm (rosso)
5
2
Cavo elettrico di sicurezza da 4 mm (giallo)
5
3
Cavo elettrico di sicurezza da 4 mm (blu)
5
4
Ponticello di collegamento di sicurezza da 4 mm
15
5
Cavo elettrico di sicurezza da 4 mm (bicolore)
5
6
Cavo elettrico di sicurezza da 4 mm (verde)
5
7
Cavo elettrico di sicurezza da 4 mm (nero)
5
5. Elenco esperimenti
1. Uso di base dell'apparecchiatura
