I. Panoramica del prodotto
1.1 Panoramica

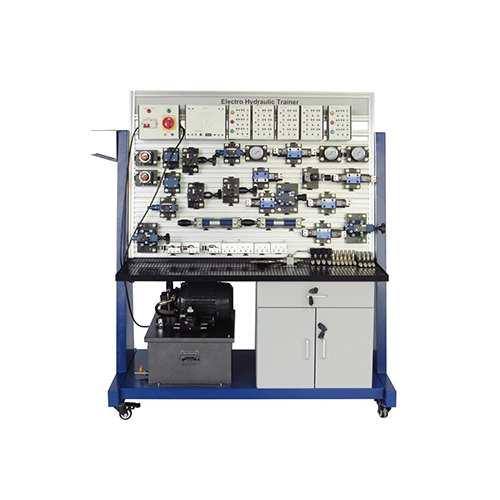

Il banco di addestramento idraulico elettrico MR123M è dotato di componenti idraulici reali, come pompe, valvole, attuatori, ecc., che possono essere installati in modo flessibile sul pannello di comando. Tutti i giunti utilizzano connettori rapidi aperti e chiusi su entrambe le estremità e consentono agli studenti di costruire e testare diversi circuiti idraulici collegando questi componenti. Grazie a questo banco di addestramento, gli studenti possono comprendere meglio il principio di funzionamento del sistema idraulico e migliorare le proprie competenze pratiche.
1.2 Caratteristiche
(1) Il sistema può essere utilizzato per progettare circuiti idraulici e apprendere la tecnologia di controllo idraulico.
(2) La piattaforma in alluminio con scanalature a T consente il rapido collegamento dei componenti.
(3) L'attrezzatura è realizzata con un telaio in lamiera ad alta resistenza, elegante e durevole; la parte inferiore è dotata di ruote universali per un facile spostamento.
II.Parametro prestazionale
Potenza in ingresso: monofase a tre fili 220 V, 50 Hz
Dimensioni: 1600*750*1700 mm
Peso: <240 kg
III.Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
Numero Nome
1 Telaio
2 Componenti di base (cassetta portautensili integrata, centralina idraulica, coppa dell'olio)
3 Ruote universali
4 Pannello di controllo
5 Scatola di alimentazione
6 Scatola di alimentazione DC24
7 Pulsantiera
8 Scatola relè
3.2 Componenti idraulici
Numero Nome
1 Valvola manuale a 4/2 vie
2 Elettrovalvola a 4/2 vie
3 Elettrovalvola a 4/3 vie
4 Valvola di riduzione della pressione pilota
5 Valvola di sequenza pilota
6 Valvola di sicurezza pilota
7 Valvola di sicurezza ad azione diretta
8 Valvola di regolazione della velocità
9 Valvola unidirezionale di controllo idraulico
10 Valvola di corsa
11 Valvola unidirezionale
12 Valvola a farfalla
13 Valvola a cinque vie
14 Valvola a sfera
15 Valvola a tre vie a T Valvola
16 Relè di pressione
17 Cilindro a doppio effetto
18 Manometro
19 Interruttore di corsa
20 Sensore capacitivo
21 Sensore induttivo
22 Sensore fotoelettrico
3.3 Accessori
Numero Nome Quantità
1 Cavo elettrico da 2 mm (rosso) 20
2 Cavo elettrico da 2 mm (nero) 20
3 Cavo elettrico da 2 mm (giallo) 20
4 Cavo elettrico da 4 mm (giallo) 1
5 Cavo elettrico da 4 mm (blu) 1
6 Chiave esagonale 1
7 Nastro adesivo 2
IV. Elenco degli esperimenti
Esperimento 1: Introduzione alla stazione idraulica
Esperimento 2: Esperimento sul funzionamento di una valvola manuale a 4/2 vie
Esperimento 3: Esperimento sul funzionamento di una valvola solenoide a 4/2 vie
Esperimento 4: Esperimento sul funzionamento di una valvola solenoide a 4/3 vie
Esperimento 5: Esperimento sul funzionamento di una valvola di sfioro ad azione diretta
Esperimento 6: Esperimento sul funzionamento di una valvola riduttrice di pressione pilota
Esperimento 7: Esperimento sul funzionamento di una valvola di regolazione della velocità
Esperimento 8: Esperimento sul funzionamento di una valvola di ritegno a controllo idraulico
Esperimento 9: Studio sulla relazione tra il grado di apertura e chiusura della valvola a farfalla e la differenza di pressione
Esperimento 10: Esperimento sul funzionamento di un relè di pressione
Esperimento 11: Esperimento sul funzionamento di una valvola di corsa
Esperimento 12: Esperimento sul funzionamento di una valvola di sequenza pilota
