I. Panoramica del prodotto
1.1 Descrizione del prodotto

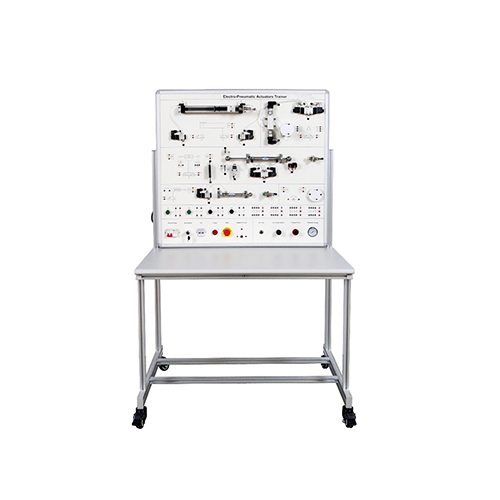

È costituito da un attuatore elettrico, un attuatore pneumatico, un gruppo di componenti pneumatici e un sensore. Attraverso il trainer, è possibile acquisire familiarità con l'utilizzo di base di un singolo componente. Comprendere e progettare esperimenti per raggiungere diversi obiettivi mediante la cooperazione tra diversi componenti.
Attraverso il trainer, è possibile padroneggiare i suoi principi e metodi di controllo e coltivare le relative conoscenze e competenze dei tester. Adatto per l'insegnamento e la valutazione delle competenze di specialisti correlati.
1.2 Caratteristiche del prodotto
1. Non sono richiesti requisiti di installazione o interfaccia di alimentazione speciali.
2. Funzionamento stabile, più affidabile e durevole durante l'uso grazie al circuito del gas più semplice.
3. Velocità di risposta rapida, la velocità di risposta può raggiungere il livello di millisecondi entro l'intervallo controllabile.
4. Buona affidabilità.
II. Parametri prestazionali
2.1 Parametri tecnici
Valvola elettronica a tre vie, due posizioni, normalmente aperta, a controllo elettrico singolo: 3V110-06, DC24
Motore pneumatico a battente: CRB2BS40-180S
Elettrovalvola: 4V220-08, DC24
Valvola a farfalla pneumatica: SL4-M5
Cilindro a doppio stelo a doppio effetto: MID20X100SLB
Cilindro a semplice effetto: valvola riduttrice di pressione MSA16x50SCALB
Valvola manuale a manopola: M3HS110-06
Manometro: Y-40, 0-1MPA
Alimentatore switching: JM-120W-24V, ingresso AC110-220V, uscita DC24V, 5A
Interruttore di prossimità capacitivo: SRY18-08NA, NPN normalmente aperto, 1,5M
Relè intermedio: YJ4N-GS, DC24V, tensione bobina DC24V, corrente 5A
Interruttore di prossimità induttivo: regolabile SJY18-08NA, 10-30V, NPN, normalmente aperto, 1,5M SN 8MM
Microinterruttore a rullo: QZ-1703 380V15A
Interruttore di prossimità/fotoelettrico: SGY18-D30NA DC10-30V normalmente aperto NPN
Sensore di posizione fotoelettrico: distanza di rilevamento 2-20cm, segnale di uscita 0-10V, tensione di alimentazione DC24V, M18
Sensore a fibra ottica a matrice: SJ-DT-GQ10
Amplificatore a fibra ottica: KS-V81N, tipo NPN
Motore riduttore CC: ZGA37RG, 24 V, 20 giri/min
Interruttore fotoelettrico a riflessione diffusa M8: NPN normalmente aperto, E3HT-DS3E1 (3CM non regolabile)
Pressostato: SY-S60-012 (1-12 bar)
2.2 Dimensioni e peso
Dimensioni: 1060 mm × 810 mm × 1710 mm
Peso: <100 kg
III. Nomi dei componenti del prodotto e introduzione alle funzioni
3.1 Parte principale del prodotto
N. Nome
1 Cilindro senza stelo a doppio effetto
2 Elettrovalvola monoelettrica a 3/2 vie normalmente aperta
3 Sensore di posizione fotoelettrico
4 Pressostato
5 Motore pneumatico
6 Elettrovalvola bielettrica a 5/2 vie
7 Sensore a fibra ottica Matrix
8 Amplificatore a fibra ottica
9 Interruttore fotoelettrico a riflessione diffusa
10 Cilindro a doppio effetto a stelo
11 Bielettrico a 5/3 vie Elettrovalvola
12 Microinterruttore a rullo
13 Interruttore di prossimità induttivo
14 Elettrovalvola monofase 3/2
15 Cilindro a semplice effetto
16 Sensore di prossimità capacitivo
17 Motorino di riduzione CC
18 Pulsante di autoripristino
19 Pulsante autobloccante
20 Relè intermedio
21 Interruttore automatico
22 Interruttore a chiave
23 Fusibile
24 Spia di alimentazione
25 Pulsante di arresto di emergenza
26 Terminale di uscita 24 V
27 Ingresso aria
28 Interruttore di ingresso aria
29 Manopola di regolazione della pressione dell'aria
30 Barometro
3.2 Accessori del prodotto
N. Nome
1 Cavo elettrico 100 cm 2 mm (nero)
2 Cavo elettrico 100 cm 2 mm (rosso)
3 Cavo elettrico 100 cm 2 mm (giallo)
4 Fusibile
5 Forbici tracheali
6 Cavo elettrico 50 cm 2 mm (nero)
IV. Elenco configurazioni prodotto
N. Nome Quantità
1 Cilindro senza stelo a doppio effetto 1
2 Monofase 3/2 vie Elettrovalvola normalmente aperta 1
3 Sensore di posizione fotoelettrico 1
4 Pressostato 1
5 Elettrovalvola bi-elettrica a 5/2 vie 1
6 Motore pneumatico 1
7 Sensore a fibra ottica a matrice 1
8 Amplificatore a fibra ottica 1
9 Interruttore fotoelettrico a riflessione diffusa 1
10 Cilindro a doppio effetto a stelo 1
11 Elettrovalvola bi-elettrica a 5/3 vie 1
12 Microinterruttore a rullo 1
13 Interruttore di prossimità induttivo 1
14 Elettrovalvola mono-elettrica a 3/2 vie 1
15 Cilindro a semplice effetto 1
16 Sensore di prossimità capacitivo 1
17 Motorino riduttore CC 1
18 Relè intermedio 1
19 Pulsante di autoripristino 1
20 Pulsante autobloccante 1
21 Interruttore automatico 1
22 Interruttore a chiave 1
23 Fusibile 1
24 Spia di alimentazione 1
25 Pulsante di arresto di emergenza 1
26 Terminale di uscita 24 V 1
27 Ingresso aria 1
28 Interruttore di ingresso aria 1
29 Manopola di regolazione della pressione dell'aria 1
30 Barometro 1
31 Cavo elettrico 100CM 2 mm (nero) 10
32 Cavo elettrico 100CM 2 mm (rosso) 10
33 Cavo elettrico 100CM 2 mm (giallo) 10
34 Tubo fusibile 5
35 Forbici tracheali 1
36 Cavo elettrico 50CM 2 mm (nero) 10
V. Elenco esperimenti
Esperimento 1 Esperimento di prova del cilindro a doppio effetto senza stelo
Esperimento 2 Esperimento di prova del collegamento del motore pneumatico
Esperimento 3 Esperimento di prova del cilindro a doppio effetto
Esperimento 4 Esperimento di prova del cilindro a semplice effetto
