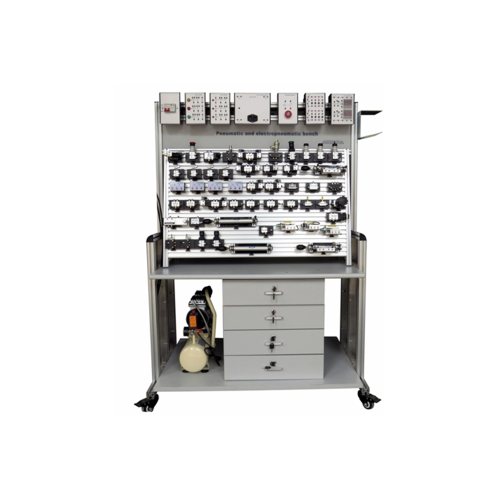

MR025M Banco pneumatico elettropneumatico dell'attrezzatura didattica dell'istruttore elettropneumatico del doppio lato Dinamometro pneumatico ed elettropneumatico Postazione mobile bifacciale che consente il montaggio e l'azionamento di diversi componenti senza l'utilizzo di utensili (componenti dotati di sistema di montaggio rapido)
1* Rulliera dimensionale tra lunghezza 1200 mm, altezza 1700 mm e profondità 800 mm
1* piastra in alluminio estruso e adonizzato tra lunghezza 1080 mm e profondità 680 mm con possibilità di fissare componenti elettrici su entrambi i lati
2*scatola a quattro cassetti con chiave per la chiusura
1*guida cavo
1 x alimentatori elettrici per telaio di montaggio 220V AC- 24 VDC/4A minimo con 6 uscite
1 x compressore silenzioso lubrificato per uso in classe: protetto dalla pressione e valvola di sicurezza safety - Tensione di alimentazione 230V/50 HZ, Pressione di servizio 7 bar.
-Tasso di aspirazione 40 L/MIN.
- Volume del serbatoio 9 l.
- Uscita con regolatore di pressione, manometro e attacco rapido.
- Attuatore di pre-pressurizzazione manuale e meccanico
- 2 valvole 3/2 NF azionate da pulsante
- 2 Distributori 3/2 NO comandati da pulsante
- 1 valvola 3/2 NF azionata da pulsante di arresto di emergenza
- 4 Distributori FC 3/2 NF azionati per rullo
- 2 distributori 3/2 NF azionati da rullo retrattile - 1 distributore bistabile 3/2 NF comandato da interruttore
- 1 valvola 5/2 azionata da pulsante
-1 Distributore 5/2 con selettore a due posizioni
- 1 Distributore 5/3 con comando a centro chiuso tramite leva di bloccaggio
- Preattuatore di comando pneumatico
- 1 distributore 3/2 NF monostabile per comando pneumatico
- 2 valvole pneumatiche 5/2 monostabili;
- 2 Distributori 5/2 bistabili a comando pneumatico
- Elaborazione del segnale, controllo del flusso e blocco
- 1 porta logica "OR" -1 Selettore di circuito in "OR"
- 1 porta logica “ET”
- 1 selettore di circuito “ET”
- 2 strangolatori di flusso unidirezionali
- 1 valvola di scarico rapido
- 1 timer aria regolabile in uscita positiva
- 2 regolatori di flusso con valvola antiritorno comandata
- 1 strangolatore di flusso bidirezionale
- 1 valvola di sequenza
- Cilindri
- 2 cilindri a molla a semplice effetto - 1 Cilindro a doppio pistone magnetico e smorzamento elastico
- Cilindro a pistone magnetico a doppio effetto con smorzamento pneumatico regolabile
- elettrodistributori
- 1 Elettrovalvola 3/2 monostabile NF (bobina 24 VDC con luce LED)
- 1 elettrovalvola bistabile 3/2 (bobina 24 VDC con luce LED)
- 2 elettrovalvole 5/2 bistabili (bobina 24 VDC con luce LED)
- 2 elettrovalvole 5/2 monostabili (bobina 24 VDC con luce LED)
- 1 5/3 elettronica centrale chiusa (bobina 24 VDC con luce LED) - 1 Generatore di vuoto ad effetto venturi con ventosa
- Moduli di controllo/rivelatori
- 1 interruttore ON/OFF
- 1 pulsante di arresto di emergenza (elettrico)
1 set di ingressi elettrici (custodia con 3 pulsanti NA-NC)
- 1 set di 3 relè (3 NO-3 NC, bobina 24VDC)
- 1 Indicatore (Mirini, campane)
- 1 set di 2 relè temporizzatori (2 NA - 2 NC)
- 1 morsettiera elettrica;
- 4 rivelatori magnetici tipo Reed
- 2 rivelatori magnetici statici;
- 1 rivelatore induttivo - 1 rivelatore capacitivo
- 1 Rivelatore fotoelettrico;
- 4 Fine corsa elettrica
- 1 contatto elettrico a pressione;
- Accessori
- Set di 10 Raccordi a “T” Ø 4mm
- Set di 10 tappi in plastica Ø 4mm
- Set di 10 raccordi a “Y” Ø 4mm
- 1x set di cavi da laboratorio sicuri da 4 mm (colore rosso e blu) composto da 80 cavi minimi
