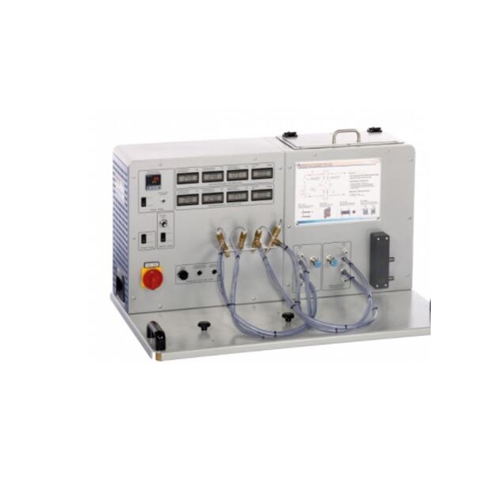

MR-WL 110 Unità di alimentazione dello scambiatore di calore Attrezzatura per la formazione professionale Attrezzatura per laboratorio di trasferimento di calore
Descrizione
Gli scambiatori di calore trasferiscono l'energia termica dal flusso di un mezzo all'altro. I due flussi non entrano in contatto diretto l'uno con l'altro. Un trasferimento di calore efficiente è un prerequisito per processi economici. Pertanto, nella pratica vengono utilizzati diversi tipi di scambiatori di calore a seconda dei requisiti.
Questa unità sperimentale può essere utilizzata per studiare e confrontare diversi progetti di scambiatori di calore. Il setup sperimentale completo è costituito da due elementi principali: WL 110 come unità di alimentazione e controllo e scelta dello scambiatore di calore: Scambiatore di calore tubolare (WL 110.01), scambiatore di calore a piastre (WL 110.02), scambiatore di calore a fascio tubiero (WL 110.03) e mescolato serbatoio con vaso rivestito e serpentina (WL 110.04). L'acqua è usata come mezzo. Lo scambiatore di calore da esaminare è collegato all'unità di alimentazione. L'acqua calda scorre attraverso lo scambiatore di calore. Parte dell'energia termica dell'acqua calda viene trasferita all'acqua fredda. L'inversione dei collegamenti dell'acqua cambia la direzione del flusso e quindi consente il funzionamento con flusso parallelo o controcorrente.
La funzione principale del WL 110 è fornire i circuiti dell'acqua calda e fredda richiesti. Per fare ciò, l'unità di alimentazione è dotata di un serbatoio riscaldato e una pompa per il circuito dell'acqua calda, collegamenti per il circuito dell'acqua fredda e un quadro elettrico con display e controlli. Un termoregolatore controlla la temperatura dell'acqua calda. La regolazione della portata nel circuito dell'acqua calda e dell'acqua fredda viene regolata tramite valvole. Il circuito dell'acqua fredda può essere alimentato dalla rete del laboratorio o dalla WL 110.20.
Il software è costituito da un software per l'acquisizione dei dati e da un software educativo. Con testi esplicativi e illustrazioni il software educativo aiuta in modo significativo la comprensione dei principi teorici. Con l'aiuto di un sistema di authoring, l'insegnante può creare ulteriori esercizi.
I sensori registrano le temperature e le portate. I valori misurati vengono letti dai display digitali e possono essere trasmessi simultaneamente tramite USB direttamente a un PC dove possono essere analizzati utilizzando il software. Specifica
unità di alimentazione per scambiatori di calore
circuito acqua calda con serbatoio, resistenza, termoregolatore, pompa e protezione contro la mancanza di acqua
circuito acqua fredda da rete di laboratorio o refrigeratore d'acqua WL 110.20
regolatore di temperatura controlla la temperatura dell'acqua calda
portata regolabile tramite valvole
display digitali per 6 sensori di temperatura e 2 sensori di portata
attacchi idraulici con attacchi rapidi
collegamento macchina di agitazione con regolazione della velocità (WL 110.04)
funzioni del software: software educativo e acquisizione dati
software per acquisizione dati tramite USB sotto Windows 8.1, 10 Dati tecnici
Pompa
consumo di energia: 120W
max. portata: 600L / h
max. testa: 30 m
Riscaldatore
potenza erogata: 3kW
termostato: 0… 70 ° C
Serbatoio dell'acqua calda: ca. 10L Campi di misura
temperatura: 6x 0… 100 ° C
portata: 2x 20… 250L / h
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase; 230V, 60Hz, 3 fasi
UL / CSA opzionale
Dimensioni e peso
LxWxH: 1000x670x550mm
Peso: ca. 60kg
