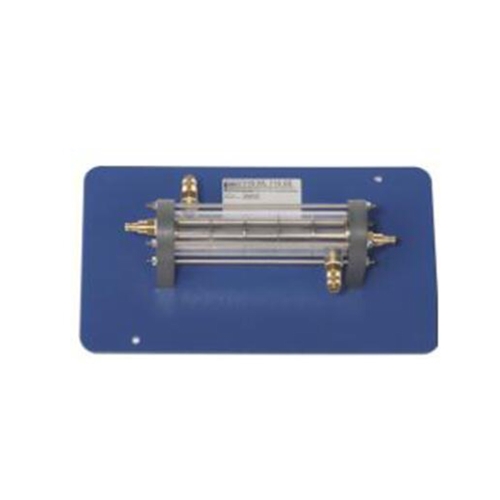

MR-WL 110.02 Scambiatore di calore a piastre Attrezzatura per formazione professionale Attrezzatura termica da laboratorio
Descrizione
La caratteristica fondamentale degli scambiatori di calore a piastre è il loro design compatto, in cui viene fatto un uso ottimale di tutto il materiale per il trasferimento di calore. Il profilo pressato sulle piastre crea canali di flusso stretti, in cui si verifica una turbolenza significativa. Il flusso turbolento consente un efficace trasferimento del calore anche con basse portate e ha anche un effetto autopulente. Gli scambiatori di calore a piastre sono utilizzati nell'industria alimentare, nella tecnologia offshore, nella refrigerazione e nell'ingegneria domestica. Il WL 110.02 fa parte di una serie di unità che consentono di eseguire esperimenti su diversi tipi di scambiatori di calore. L'unità sperimentale è ideale per studiare il funzionamento e il comportamento di uno scambiatore di calore a piastre in funzione.
Il WL 110.02 è collegato all'unità di alimentazione WL 110 tramite innesti rapidi. Lo scambiatore di calore a piastre è costituito da piastre profilate con l'acqua che scorre attraverso gli spazi tra di loro. Le piastre sono saldate in modo tale da formare due canali di flusso separati. Questi sono un canale di flusso "freddo" e uno "caldo", in una disposizione alternata. Parte dell'energia termica dell'acqua calda viene trasferita all'acqua fredda. Le valvole sull'unità di alimentazione vengono utilizzate per regolare le portate di acqua calda e fredda. Il tubo di alimentazione può essere ricollegato utilizzando raccordi a sgancio rapido, consentendo di invertire la direzione del flusso. Ciò consente il funzionamento con flusso parallelo o controcorrente. I sensori di temperatura per la misurazione della temperatura in ingresso e in uscita si trovano sui collegamenti di alimentazione del WL 110.
Durante gli esperimenti, le curve di temperatura vengono tracciate e visualizzate graficamente. Inoltre, i valori misurati possono essere registrati ed elaborati utilizzando il software di acquisizione dati. Il coefficiente medio di scambio termico viene quindi calcolato come variabile caratteristica. Specifica
scambiatore a piastre per collegamento a WL 110
fornitura di acqua calda e fredda da WL 110
possibile funzionamento in parallelo e controcorrente
sei piastre saldate
registrazione della temperatura tramite WL 110
Dati tecnici
6 piatti, acciaio inossidabile
Superficie di trasferimento del calore: 480 cm2
Dimensioni e peso
LxWxH: 400x230x85mm
Peso: ca. 3kg
